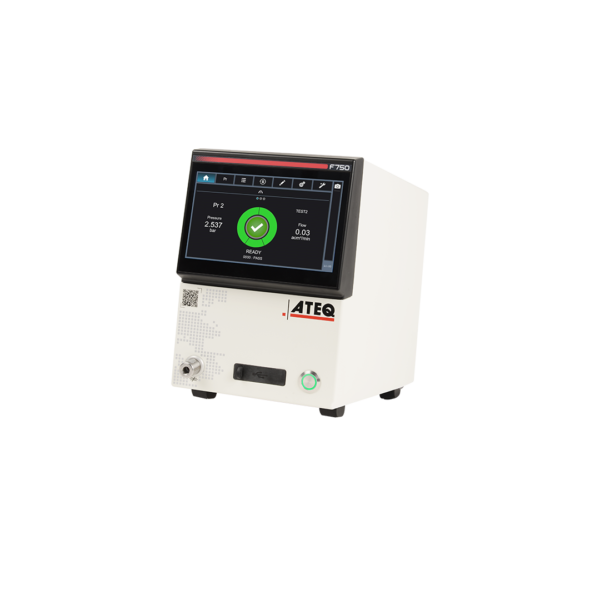

F750

APPAREIL DE CONTROLE D’ETANCHEITE
POUR LE CONTROLE QUALITE INDUSTRIEL

ATEQ présente le F750, qui fait partie de la toute nouvelle gamme Series 7 — une gamme de nouvelle génération conçue pour transformer la mesure en usine et en laboratoire. Grâce à son encombrement réduit et à son format plus compact, le F750 est idéal pour les installations où l’optimisation de l’espace est essentielle, tout en conservant un haut niveau de performance et de fiabilité.

Interface tactile dynamique centrée sur l’utilisateur

Connectivité cloud sécurisée pour un accès en temps réel aux données et à la documentation

Mesures haute précision à forte répétabilité

Présence mondiale et expertise internationale

F750 : PLAGES DE MESURE

MESURE DE CHUTE DE PRESSION
Plage (Pa) Précision standard* Précision en option (Étalonnage en laboratoire sur demande) Résolution max. (Pa)
0 – 20 +/- (2% Rdg + 0.3 Pa) 0 à 2 Pa : +/- 0.1 Pa Au-delà de 2 Pa : +/- (2% Rdg + 0.1 Pa) 0.001
0 – 50 Étalonnage uniquement en laboratoire +/- (1% Rdg + 0.5 Pa) 0.01
0 – 500 +/- (1% Rdg + 1 Pa) +/- (0.5% Rdg + 0.5 Pa) 0.1
0 – 5000 +/- (1% Rdg + 10 Pa) +/- (0.5% Rdg + 5 Pa) 1

*Précision : écart + répétabilité + hystérésis.
Rdg : valeur lue.

Automobile ◆ Véhicules électriques ◆ Systèmes hydrogène ◆ Dispositifs médicaux ◆ Aéronautique et spatial ◆ HVAC ◆ Électronique ◆ Centres de données ◆ Défense ◆ Maritime ◆ Automobile ◆ Véhicules électriques ◆ Systèmes hydrogène ◆ Dispositifs médicaux ◆ Aéronautique et spatial ◆ HVAC ◆ Électronique ◆ Centres de données ◆ Défense ◆ Maritime ◆

F750 : FONCTIONNALITÉS

PRINCIPALES FONCTIONNALITÉS

  • Jusqu’à 128 programmes avec 3 modes différents : Programme, Groupe (enchaînement de programmes) et Lot (analyse statistique)
  • Électronique et pneumatique entièrement intégrées
  • Capture d’écran intégrée et fonctions d’exportation
  • Interface de visualisation numérique et graphique des données
  • Possibilité de tester des pièces de manière flexible
  • Remplissage rapide avec une large plage de test, de quelques millilitres à plusieurs centaines de litres
  • Historique local des résultats avec archivage par défaut
  • Interface utilisateur multilingue

MODES DE TEST

  • Test d’étanchéité différentiel
  • Test d’étanchéité par chute de pression
  • Test d’étanchéité de pièce scellée
  • Test de volume
  • Test d’obstruction

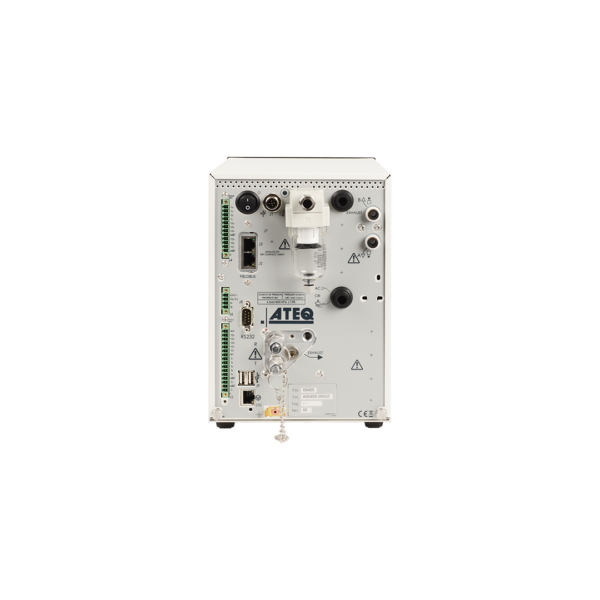

FORMAT DE COMMUNICATION FLEXIBLE

  • Ethernet : Modbus TCP/IP, serveur de résultats
  • USB maître : transfert des paramètres et des résultats
  • USB esclave : supervision PC
  • RS232 : imprimante, Modbus RTU
  • Option bus de terrain : Profinet, Ethernet/IP

OPTIONS & ACCESSOIRES

  • 9 entrées / 5 sorties locales
  • 6 entrées / 6 sorties 24 V programmables pour automatisation externe
  • Régulateur électronique
  • Double pression
  • 2 sorties pneumatiques pour le pilotage des connecteurs d’étanchéité
  • Vanne en Y
  • Calibrateur de fuite (CDF7000)
  • Fuite étalon
  • Connecteurs pneumatiques
  • Boîte à outils PLC
  • Lecteur de codes-barres

CARACTÉRISTIQUES TECHNIQUES :

CARACTÉRISTIQUES
Caractéristiques physiques Poids : 7 kg (15.43 lbs)
(Hauteur x Profondeur x Largeur)
Dimensions du boîtier : 245 x 286 x 174 mm
Dimensions hors tout : 256 x 357 x 174 mm
Interface Interface conviviale : écran tactile 7 » et commandes opérateur intuitives pilotées par menus
Alimentation électrique externe 24 VDC/2.5 A (adaptateur secteur fourni)
Alimentation en air 6 bar (87 PSI) ± 15%
1 à 2 bar au-dessus de la pression de test
Air propre et sec
Norme de qualité de l’air à appliquer (ISO 8573-1)
Température Fonctionnement : +5°C à +45°C
Stockage : 0°C à +60°C
Environnement Norme ROHS

F720 – F750 – F770 COMPARATIF

F720F720 F720F750 F720F770
Profil produit Polyvalent, Series 7 de nouvelle génération Compact, idéal pour les espaces restreints Grand format pour intégration en baie/machine
Poids 7 kg 7 kg 8 kg
Dimensions (H × P × L) 144 × 272 × 257 mm 245 × 286 × 174 mm 134 × 273 × 442 mm
Autres caractéristiques ▼
Affichage / Interface Écran tactile 7’’ Écran tactile 7’’ Écran tactile 7’’
Programmes Jusqu’à 128 programmes Jusqu’à 128 programmes Jusqu’à 128 programmes
Modes Programme / Groupe / Lot Programme / Groupe / Lot Programme / Groupe / Lot
Méthodes de test Étanchéité différentielle, chute de pression, pièce scellée, volume, obstruction Étanchéité différentielle, chute de pression, pièce scellée, volume, obstruction Étanchéité différentielle, chute de pression, pièce scellée, volume, obstruction
Plage de pression différentielle 0–20 / 0–50 / 0–500 / 0–5000 Pa 0–20 / 0–50 / 0–500 / 0–5000 Pa 0–20 / 0–50 / 0–500 / 0–5000 Pa
Résolution Jusqu’à 0.001 Pa Jusqu’à 0.001 Pa Jusqu’à 0.001 Pa
Communication Ethernet, USB maître/esclave, RS232, Profinet / Ethernet-IP (en option) Ethernet, USB maître/esclave, RS232, Profinet / Ethernet-IP (en option) Ethernet, USB maître/esclave, RS232, Profinet / Ethernet-IP (en option)
Alimentation électrique 24 VDC / 2.5 A 24 VDC / 2.5 A 24 VDC / 2.5 A
Alimentation en air 6 bar ±15% 6 bar ±15% 6 bar ±15%
Température de fonctionnement +5°C à +45°C +5°C à +45°C +5°C à +45°C

F750 : NOUVELLE INTERFACE TACTILE

Vue du cycle de contrôle d’étanchéité

MENU DES RÉSULTATS

Affichage graphique (histogramme) sur Batch test

F750: FICHE TECHNIQUE

Informations détaillées sur le F750 incluant les fonctionnalités, les caractéristiques techniques, etc.

Langue anglaise ATEQ Brochure F750 – Anglais

ATEQ CLOUD SERVICES

  • Accès cloud centralisé à la documentation produit, aux certifications et aux rapports de service
  • Outils d’assistance en ligne pour aider les utilisateurs à diagnostiquer les bugs et les erreurs système
  • Accès sécurisé pour la configuration par des experts et les réglages avancés

ATEQ accompagne les constructeurs de machines tout au long du cycle de vie de leurs équipements afin de garantir leurs performances et leur réussite à long terme.
