Test de liaison électrique sur avion : pourquoi la résistance de bonding est essentielle ?
Les avions modernes reposent sur des systèmes électriques et électroniques de plus en plus complexes. De l’avionique et des équipements de communication aux systèmes de navigation et aux commandes de vol, le maintien de connexions électriques fiables est essentiel tout au long du cycle de vie de l’appareil.
L’un des éléments importants de cette intégrité électrique est la liaison électrique de l’avion, ou aircraft bonding.
Le bonding électrique permet de garantir que les différentes parties conductrices d’un avion sont reliées électriquement par des chemins présentant une résistance suffisamment faible. Ces connexions jouent un rôle important dans la protection de l’appareil contre l’électricité statique, les effets de la foudre, les interférences électromagnétiques et les défauts électriques.
C’est pourquoi le test de bonding électrique des avions constitue une opération essentielle aussi bien lors de la production que pendant les opérations de maintenance.
Mais qu’est-ce qu’une liaison électrique exactement ? Pourquoi la résistance de bonding est-elle importante ? Et comment les techniciens peuvent-ils vérifier l’intégrité de ces connexions ?
Qu’est-ce qu’une liaison électrique sur un avion ?

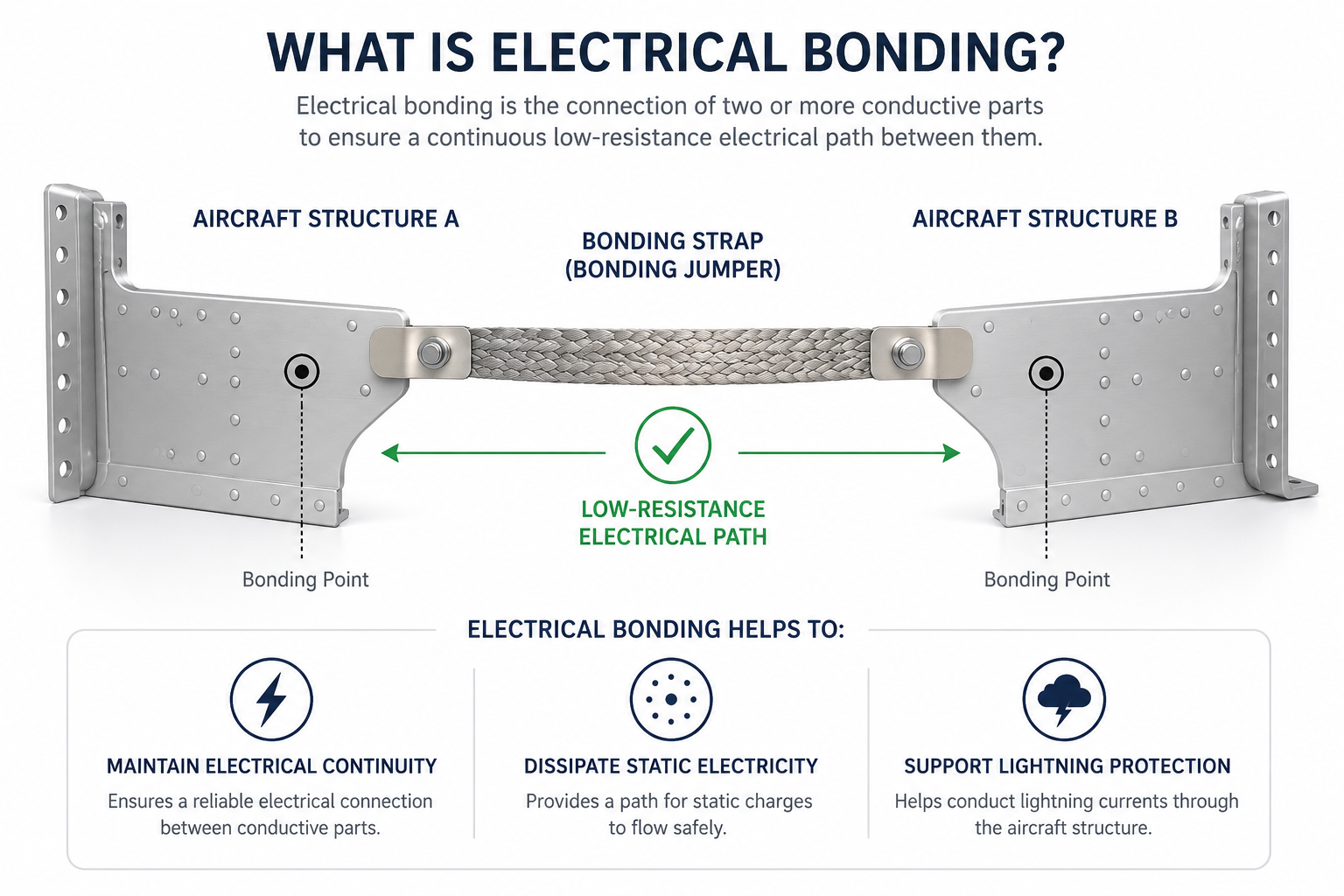

La liaison électrique, ou bonding électrique, désigne la connexion électrique entre des composants conducteurs afin de créer un chemin électrique continu entre eux.
Sur l’ensemble d’un avion, de nombreux composants métalliques et conducteurs doivent conserver une continuité électrique appropriée avec la structure de l’appareil. Selon la conception de l’avion, cela peut concerner des éléments structurels, des équipements, des panneaux, les moteurs, les gouvernes, les antennes ainsi que de nombreuses autres parties de l’appareil.
Cette continuité électrique peut être assurée par un contact direct entre les structures conductrices ou à l’aide de composants dédiés tels que des tresses de masse ou des straps de bonding.
L’objectif est de maintenir une impédance électrique suffisamment faible entre les composants concernés et la structure électrique de référence de l’avion.
Les exigences européennes en matière d’aviation abordent spécifiquement les questions de bonding électrique et de protection contre l’électricité statique. La réglementation EASA CS-25 exige que les systèmes de bonding réduisent au minimum l’accumulation de charges électrostatiques susceptibles de provoquer un choc électrique, l’inflammation de vapeurs inflammables ou des interférences avec les équipements électriques et électroniques installés.

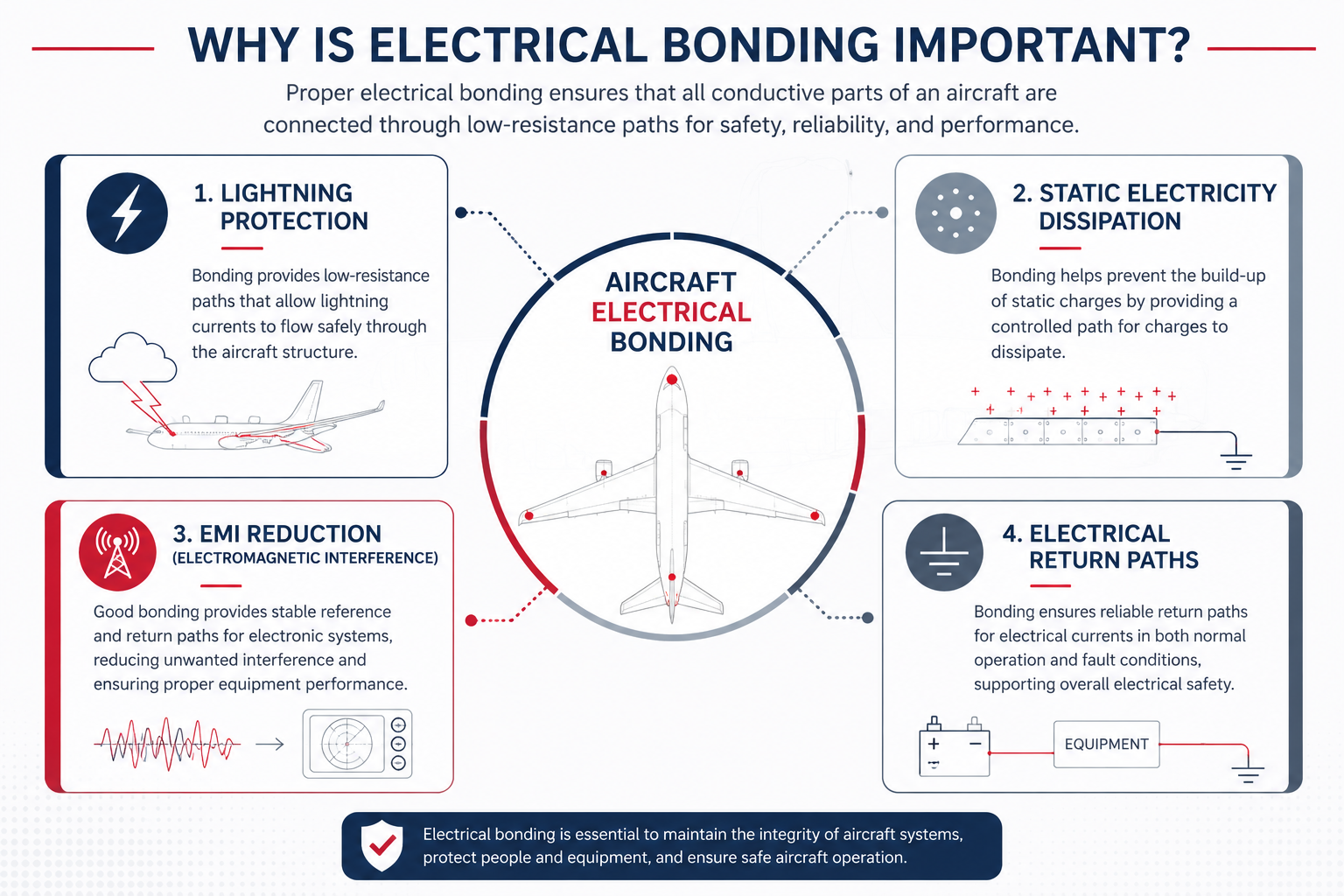

Pourquoi le bonding électrique est-il important ?
Le bonding électrique d’un avion remplit plusieurs fonctions importantes.
1. Protection contre l’électricité statique
En fonctionnement, un avion peut accumuler des charges électrostatiques en raison du flux d’air et d’autres conditions environnementales.
En l’absence de chemins électriques appropriés, des différences de potentiel électrique peuvent apparaître entre différents composants conducteurs. Une décharge ultérieure peut alors perturber les systèmes électriques ou, dans certains environnements, générer des risques supplémentaires.
Un bonding correct permet de dissiper ces charges via des chemins électriques maîtrisés. L’EASA exige notamment que les dispositifs de bonding et de protection contre l’électricité statique réduisent les risques pour les personnes, les environnements inflammables ainsi que les équipements électroniques installés.
2. Contribution à la protection contre la foudre
Les avions sont conçus pour résister à l’exposition à la foudre, et le bonding électrique fait partie intégrante de la stratégie globale de protection.
Certains chemins de bonding peuvent être amenés à transporter des courants liés à la foudre entre différentes sections ou différents composants de l’avion. Le maintien d’une impédance électrique suffisamment faible permet de garantir le chemin conducteur prévu par la conception.
Les recommandations de l’EASA identifient notamment les chemins de bonding primaires comme ceux devant transporter les courants de décharge liés à la foudre et précisent que leur impédance électrique doit être maintenue aussi faible que possible.
3. Réduction des interférences électriques et électromagnétiques
Les avions modernes contiennent de nombreux systèmes électriques et électroniques fonctionnant simultanément.
Un bonding insuffisant peut contribuer à créer des différences de potentiel électrique indésirables et perturber le fonctionnement normal d’équipements électroniques sensibles.
Un bonding adapté permet d’établir des références électriques et des chemins de retour fiables, contribuant ainsi au bon fonctionnement des systèmes de communication, de navigation et des équipements avioniques.
4. Création de chemins de retour électriques
Le bonding peut également contribuer à la sécurité électrique en assurant des chemins de retour appropriés aussi bien dans des conditions normales qu’en cas de défaut.
Pour les avions équipés de systèmes électriques mis à la masse, les exigences de l’EASA précisent que le bonding électrique doit fournir un chemin de retour électrique adéquat en fonctionnement normal ainsi qu’en cas de défaillance.
Pourquoi faut-il mesurer la résistance de bonding ?
La création d’une liaison électrique ne garantit pas automatiquement que cette connexion conservera les caractéristiques électriques requises pendant toute la durée de vie de l’avion.
La résistance peut évoluer sous l’effet de différents facteurs, notamment :
- La corrosion
- L’oxydation
- La peinture ou les revêtements de protection
- La contamination
- Des connexions desserrées
- Des tresses ou straps de bonding endommagés
- L’usure mécanique
- Les vibrations
- Une installation incorrecte
- L’exposition aux conditions environnementales
Même de faibles variations peuvent être importantes, car les applications de bonding aéronautique impliquent généralement des valeurs de résistance extrêmement faibles.
C’est pourquoi la mesure de résistance constitue une méthode importante pour vérifier l’intégrité des connexions de bonding.
Les recommandations de l’EASA indiquent que l’expérience a démontré que la mesure de la résistance constitue une méthode privilégiée pour vérifier l’intégrité d’un chemin de bonding. Elles reconnaissent également que les dispositifs de bonding peuvent se dégrader au cours de l’exploitation de l’avion, certaines inspections ayant notamment révélé des phénomènes de corrosion et des dommages sur les straps de bonding.
Comment mesure-t-on la résistance de bonding d’un avion ?
Le test de résistance de bonding consiste généralement à mesurer la résistance électrique entre deux points définis sur l’avion.
Un instrument de mesure de faible résistance, ou milliohmmètre, est connecté aux composants concernés à l’aide de sondes et de câbles de mesure adaptés. L’appareil applique un courant connu et mesure la chute de tension qui en résulte afin de déterminer la résistance du chemin électrique.
Comme la résistance mesurée peut être extrêmement faible, la résistance des câbles de test et des contacts eux-mêmes peut influencer les mesures conventionnelles.
C’est pourquoi les équipements dédiés au test de bonding peuvent utiliser une méthode de mesure à quatre fils, également appelée mesure Kelvin.

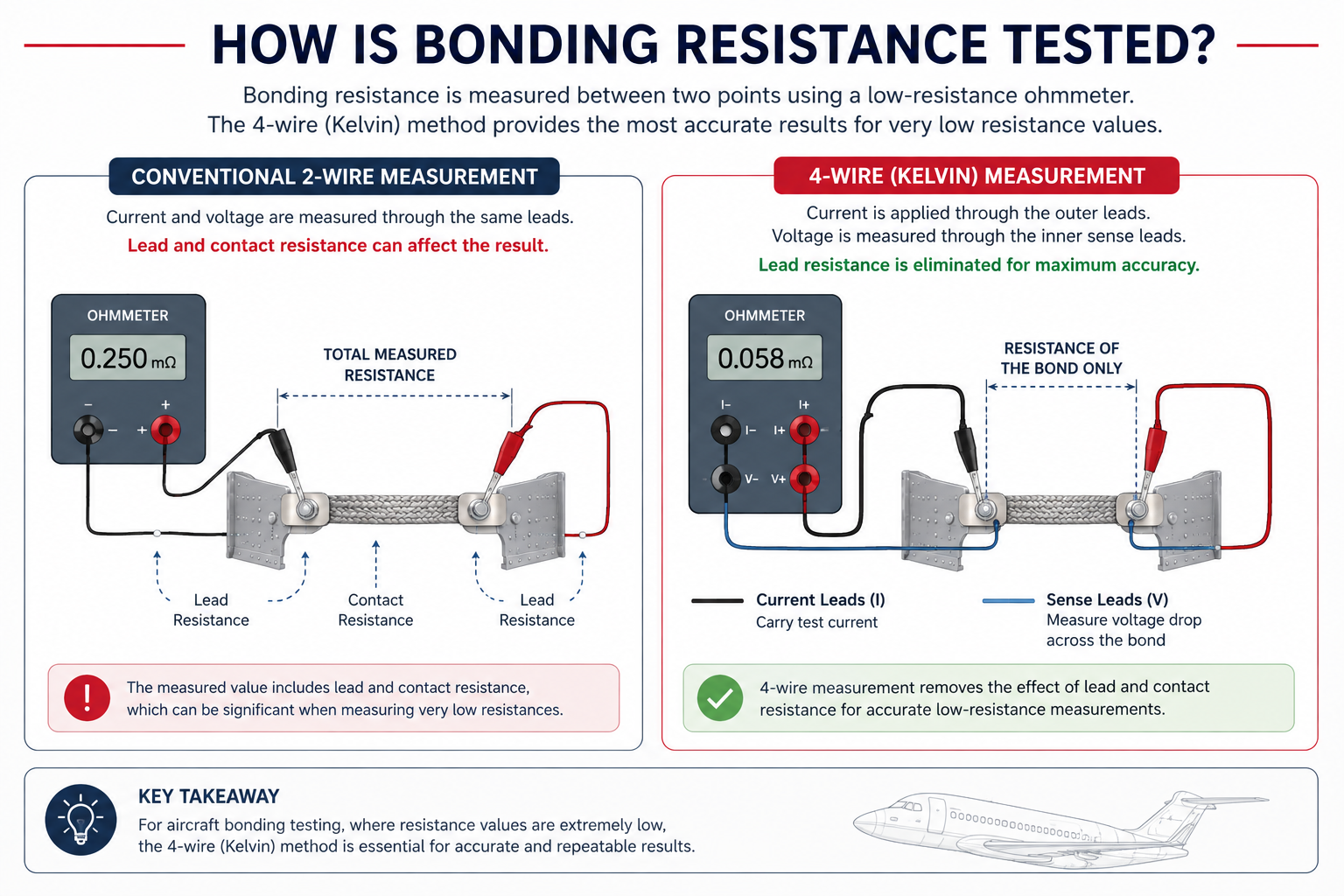

Pourquoi utiliser une mesure à quatre fils ?
Dans une mesure de résistance classique à deux fils, les mêmes câbles transportent le courant de mesure et mesurent la tension. Par conséquent, la résistance des câbles et des connexions peut être intégrée à la valeur mesurée.
Cela peut devenir problématique lorsque l’on cherche à mesurer des résistances très faibles.
Une mesure à quatre fils sépare les câbles transportant le courant des câbles servant à mesurer la tension. Cette méthode réduit considérablement l’influence de la résistance des câbles de test et permet d’obtenir des mesures beaucoup plus précises sur des valeurs de résistance très faibles.
Ce principe est particulièrement adapté aux applications de bonding aéronautique, pour lesquelles les techniciens ont besoin de mesures précises et répétables.
Existe-t-il une valeur standard de résistance de bonding pour les avions ?
Un point important concernant le bonding aéronautique est qu’il n’existe pas de valeur de résistance unique applicable à toutes les connexions et à tous les avions.
La résistance acceptable dépend notamment des facteurs suivants :
- La fonction de la liaison
- La conception de l’avion
- Le type de composant
- Les matériaux utilisés
- L’emplacement de la connexion
- L’architecture du système électrique
- Les exigences de protection contre la foudre
- Les exigences relatives à l’électricité statique
- Les exigences liées aux courants normaux et aux courants de défaut
Les recommandations de l’EASA indiquent explicitement que la résistance maximale des connexions électriques varie selon le type de liaison.
Pour les systèmes carburant, l’EASA précise également qu’il n’est pas réaliste de définir une valeur maximale universelle de résistance de bonding, car les exigences dépendent de la conception de l’avion, des matériaux utilisés, des sources électriques, des défauts potentiels et du concept global de bonding.
Les techniciens doivent donc toujours se référer à la documentation du constructeur de l’avion, au manuel de maintenance, aux spécifications de production ou aux procédures approuvées applicables afin de déterminer la résistance de bonding acceptable.
Quelles sont les causes d’un mauvais bonding électrique ?
Les connexions électriques d’un avion sont soumises à des contraintes mécaniques, environnementales et opérationnelles pendant toute la durée de vie de l’appareil.
Corrosion
La corrosion est l’un des principaux facteurs pouvant compromettre l’intégrité du bonding.
L’humidité, les conditions environnementales, les produits chimiques ainsi que certaines associations de matériaux peuvent progressivement dégrader la qualité du contact électrique.
L’EASA a documenté des cas de dégradation des systèmes de bonding électrique sur des avions en service, notamment des phénomènes de corrosion, de décoloration et de détérioration des straps de bonding.
Peinture et revêtements de protection
Les structures aéronautiques utilisent fréquemment de la peinture, des surfaces anodisées et d’autres traitements de protection.
Bien que ces matériaux soient indispensables pour protéger les composants, ils peuvent également agir comme des isolants électriques. La préparation des surfaces de bonding et l’installation correcte des connexions sont donc des éléments importants à prendre en compte.
Connexions desserrées ou endommagées
Les avions sont soumis à des vibrations et à des contraintes mécaniques répétées pendant toute leur durée de vie opérationnelle.
Des fixations desserrées, des straps de bonding endommagés ou des connexions détériorées peuvent affecter la continuité électrique et augmenter la résistance.
Maintenance et remplacement de composants
L’intégrité du bonding peut également être affectée lorsque des composants sont déposés, réparés ou remplacés.
Après une opération de maintenance impliquant un composant relié électriquement à la structure de l’avion, les techniciens peuvent avoir besoin de vérifier que la connexion électrique respecte toujours les exigences applicables.
Test de bonding électrique pendant la production d’un avion
Le contrôle de la résistance de bonding ne concerne pas uniquement les avions déjà en service.
Il constitue également une étape importante de la fabrication et de l’assemblage des avions.
Pendant la production, de nombreuses structures, systèmes et composants sont progressivement installés. La continuité électrique doit être maintenue au fur et à mesure que les différentes sections de l’avion sont assemblées.
Des mesures de bonding peuvent donc être réalisées à différentes étapes du processus d’assemblage afin de vérifier la qualité des connexions électriques.
Les tests réalisés pendant la production peuvent notamment permettre d’identifier :
- Une mauvaise préparation des surfaces
- Un contact électrique insuffisant
- Une installation incorrecte des composants
- Une résistance excessive
- Des connexions de bonding incorrectes ou endommagées
La détection de ces problèmes pendant l’assemblage permet de s’assurer que l’avion terminé respecte les exigences de bonding électrique applicables avant sa mise en service.
Test de bonding électrique pendant la maintenance aéronautique
Une fois l’avion mis en service, les connexions de bonding restent exposées aux vibrations, aux variations de température, à l’humidité, aux contaminants environnementaux ainsi qu’au vieillissement général de l’appareil.
Les opérations de maintenance peuvent également affecter les connexions existantes.
Des contrôles de résistance de bonding peuvent donc être réalisés dans le cadre de :
- La maintenance programmée de l’avion
- La recherche de pannes
- Les inspections structurelles
- Le remplacement de composants
- Le remplacement de straps de bonding
- Les réparations
- Les inspections liées à la corrosion
- Les investigations sur les systèmes électriques
Une inspection visuelle peut permettre d’identifier des problèmes évidents tels que la corrosion, des straps cassés, des connexions desserrées ou l’absence d’un dispositif de bonding.
Cependant, une inspection visuelle ne fournit pas toujours suffisamment d’informations sur les performances électriques réelles de la connexion.
Pour les liaisons critiques, les recommandations de l’EASA indiquent qu’une inspection visuelle seule peut ne pas être suffisante et que d’autres méthodes de contrôle peuvent être nécessaires.
La mesure de résistance fournit donc aux techniciens une information quantitative pouvant être comparée aux exigences applicables à l’avion.
Comment choisir le bon équipement pour tester le bonding d’un avion ?
La mesure de valeurs de résistance extrêmement faibles nécessite un équipement spécifiquement adapté à cette application.
Lors du choix d’un équipement destiné à mesurer la résistance de bonding d’un avion, plusieurs caractéristiques doivent être prises en compte :
- Capacité de mesure des faibles résistances
- Précision et répétabilité des mesures
- Capacité de mesure à quatre fils
- Courants de mesure adaptés
- Sondes et câbles de mesure appropriés
- Portabilité
- Facilité d’utilisation autour de l’avion
- Stockage des données et traçabilité
- Adaptation aux environnements de production et de maintenance
L’objectif n’est pas seulement d’obtenir une valeur de résistance, mais également de fournir aux techniciens un processus de mesure fiable et répétable.
Test de bonding aéronautique avec l’ATEQ AX6000
Le milliohmmètre portable ATEQ Aviation AX6000 est conçu pour mesurer la résistance de bonding sur les avions, les hélicoptères et d’autres applications aéronautiques et aérospatiales, aussi bien en environnement de production que de maintenance.
L’AX6000 permet d’effectuer des mesures de résistance à quatre fils sur une plage allant de 1 µΩ à 6 Ω, avec des courants de mesure pouvant atteindre 10 A en fonction de la plage sélectionnée.
Conçu pour être utilisé directement autour de l’avion, il associe portabilité et capacités de mesure adaptées aux applications nécessitant la mesure de très faibles résistances. Sa mémoire interne peut stocker jusqu’à 2 000 mesures, facilitant ainsi l’enregistrement des résultats pendant les opérations de contrôle.
Ces caractéristiques rendent l’AX6000 particulièrement adapté aux techniciens et aux ingénieurs réalisant des mesures de résistance de bonding pendant les opérations d’assemblage, d’inspection et de maintenance des aéronefs.
Garantir l’intégrité électrique pendant tout le cycle de vie de l’avion
Le bonding électrique n’est peut-être pas l’un des aspects les plus visibles d’un avion, mais son rôle est essentiel.
De l’assemblage de l’avion jusqu’à plusieurs décennies d’exploitation, le maintien d’une continuité électrique appropriée contribue à la gestion de l’électricité statique, à la protection contre la foudre, à la compatibilité électromagnétique et à la fiabilité des chemins de retour électriques.
Le test de résistance de bonding fournit aux constructeurs aéronautiques et aux équipes de maintenance un moyen pratique de vérifier que ces connexions électriques continuent à fonctionner conformément à leur conception.
Que les mesures soient réalisées pendant la production, la maintenance programmée, la recherche de panne ou une réparation, l’utilisation d’un équipement de mesure de faible résistance adapté permet aux techniciens d’obtenir des résultats précis et répétables tout en vérifiant la conformité avec les spécifications applicables à l’avion.
